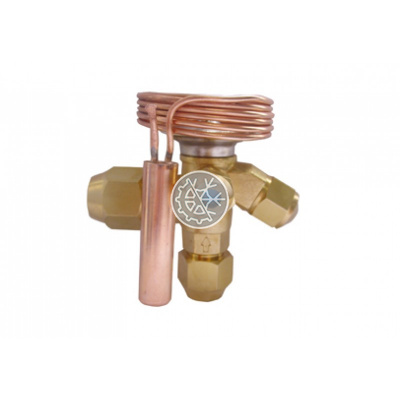

Корпус терморегулирующего вентиля ТРВ SME S

Основные характеристики

Артикул 13286

Новости

Информация по работе

Офис компании работает в штатном режиме, при посещении офиса не забывайте про соблюдение масочного режима.

28.10.2020

Обращаем ваше внимание на то, что данный Интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ. Цены на сайте приведены как справочная информация и могут быть изменены в любое время без предупреждения. Производитель может изменить комплектацию, характеристики и внешний вид товара без предварительного уведомления. Изображения могут отличаться от действительного вида товара. Для получения подробной информации о стоимости, комплектации, сроках и условиях поставки оборудования просьба обращаться к менеджерам компании. .

Характеристики

Артикул 13286
Тип товара категории ТРВ Корпус клапана
Размер входного соединения ТРВ, дюйм/мм 3/8"
Тип входного соединения ТРВ Под отбортовку
Размер выходного соединения ТРВ, дюйм/мм 1/2"
Тип выходного соединения ТРВ Под отбортовку
Номинальная производительность ТРВ, кВт от 0.83 до 9.3 кВт
Хладагент ТРВ R-404A, R-507
Линия выравнивания ТРВ Внешняя
Функция MOP (МДР) Без МДР

Описание

Корпус терморегулирующего вентиля ТРВ SME S

Производитель STF

Модель SM(E)

Элементы Корпус вентиля (без дюзы)

Тип вентиля Механический

Рабочий диапазон -40...+10 °C

Функция MOP (МДР) Нет

Тип хладагента R-404A/507

Уравнивание Внешнее

Тип/Размер входного соединения Резьба 3/8" SAE

Тип/Размер выходного соединения Резьба 1/2" SAE

Тип/Размер внешнее уравнивание Резьба 1/4" SAE

Макс. рабочее давление 30 бар

Длина капиллярной трубки 1000 мм

Серия SM (E) - это термостатический расширительный клапан нового поколения, важная часть системы охлаждения и кондиционирования воздуха. Устанавливается между аккумулятором и испарителем, так что жидкостное охлаждение при высокой температуре и высоком давлении может быть преобразовано во влажный пар низкого давления. Благодаря испарению и поглощению влажного пара низкого давления система охлаждения достигает требуемых параметров охлаждения.

Направление потока хладагента в системе соответствует направлению стрелки на корпусе клапана.

Датчик температуры должен быть установлен таким образом, чтобы он мог точно определять температуру испарителя на выходе. Внешняя уравнительная труба устанавливается рядом с датчиком температуры и выходит из верхней части возвратной трубы.

Регулирование перегрева

Отвинтите уплотнительную гайку, поверните регулировочный стержень, поверните по часовой стрелке, чтобы увеличить степень перегрева (поворачивая вниз), против часовой стрелки, чтобы уменьшить степень перегрева (открывая), и увеличьте степень перегрева примерно на 90 градусов (1/4 оборота). Для 1K (степень перегрева увеличивается или уменьшается примерно на 4K за оборот), каждый раз, когда вращение поворачивается на 90 ° (1/4 оборота), устройству следует дать поработать в течение 20 минут, чтобы проверить, соответствует ли система установленным условиям, а затем выполнить повторный запуск.

Характеристики

- Стабильное регулирование перегрева, доступна функция МОР

- Корпус из нержавеющей стали, сменная дюза

- Впускной клапан с фильтром

- Хладагенты R22, R134a, R407c, R404A/R507

- Безопасное рабочее давление 3,0 МПа

- Максимальная температура упаковки 75°C
