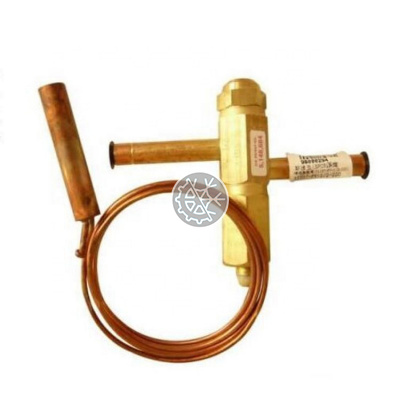

Терморасширительный вентиль для впрыска жидкости Y1037-FV

Описание

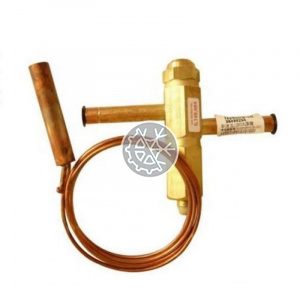

Терморасширительный вентиль для впрыска жидкости Y1037-FV

Производитель               PARKER (SPORLAN)

Модель                               Y1037-FV

Тип/Размер входного соединения Пайка 3/8" ODF

Тип/Размер выходного соединения Пайка 3/8" ODF

При заказе необходимо указывать код производительности (см. ниже)

ТРВ впрыска жидкости используются, как правило, для снижения температуры нагнетания холодильного компрессора при работе в области низких температур кипения и/или высоких температур конденсации. Применяются в основном при работе на хладагентах: R-22, R-407C, R-407F. При наличии впрыскового трв в холодильном контуре небольшая часть жидкого хладагента из жидкостного трубопровода под высоким давлением подается на вход ТРВ впрыска. При прохождении через ТРВ хладагент расширяется и подается либо во всасывающий трубопровод ( где, смешиваясь с перегретыми парами, поступающими из испарителя, понижает температуру всасывания и, как следствие, температуру нагнетания ) либо в порт экономайзера компрессора (за счет дополнительного охлаждения паров при сжатии также снижается температура нагнетания). Впрыск паров на всасывание применяется обычно для поршневых компрессоров. Ниже дан пример гидравлической схемы с впрыском на всасывание.

Впрыск паров в порт экономайзера получил широкое распространение для охлаждения спиральных компрессоров Copeland серии ZF (DTC вентиль, поставляемый с компрессором) и винтовых компрессоров Bitzer серии CSH. Фирма Bitzer рекомендует использование расширительных вентилей серии Y1037 для впрыска жидкости в порт экономайзера компрессоров CSH (см. бюллетень SH-170-4,п.5 «Additional cooling by means of direct liquid injection»).

Таблица подбора терморасширительных вентилей

Таблица поправочных коэффициентов

Методика выбора расширительных вентилей

Пример

Холодопроизводительность системы 16 кВт

Хладагент R-22

Температура конденсации +49°С

Температура жидкости +49°С

Температура кипения −40°С

Температура всасываемого газа −7°С (перегрев 33К)

Максимально допустимая темпеература нагнетания +110°С

Таблица с процентами от холодопроизводительности установки для R-22 и температуры нагнетания +110°С

Получаем необходимую производительность вентиля Q = 16 * 12% = 1,92 кВт

С учетом температуры жидкости +49°С Q = 1,92 / 0,88 = 2,18 кВт

С учетом перепада давления на вентиле 18 бар выбираем вентиль Y1037-FV-1 с номиналом 2,7 кВт
