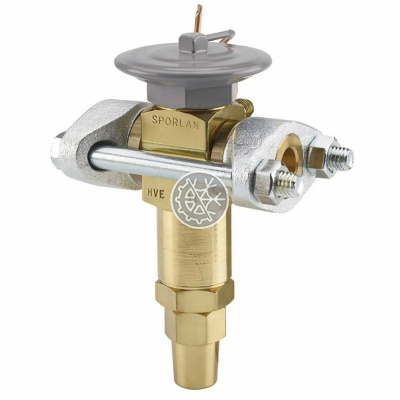

Терморегулирующий вентиль ТРВ SPORLAN VVE-52

Основные характеристики

Артикул 13184
Производитель SPORLAN

Новости

Информация по работе

Офис компании работает в штатном режиме, при посещении офиса не забывайте про соблюдение масочного режима.

28.10.2020

Обращаем ваше внимание на то, что данный Интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ. Цены на сайте приведены как справочная информация и могут быть изменены в любое время без предупреждения. Производитель может изменить комплектацию, характеристики и внешний вид товара без предварительного уведомления. Изображения могут отличаться от действительного вида товара. Для получения подробной информации о стоимости, комплектации, сроках и условиях поставки оборудования просьба обращаться к менеджерам компании. .

Характеристики

Артикул 13184
Тип товара категории ТРВ Терморегулирующий вентиль
Размер входного соединения ТРВ, дюйм/мм 1 3/8"
Тип входного соединения ТРВ Под пайку
Размер выходного соединения ТРВ, дюйм/мм 1 3/8"
Тип выходного соединения ТРВ Под пайку
Номинальная производительность ТРВ, кВт 183
Хладагент ТРВ R-22
Линия выравнивания ТРВ Внешняя
Функция MOP (МДР) В зависимости от заправки
Производитель SPORLAN

Описание

Терморегулирующий вентиль ТРВ SPORLAN VVE-52

Производитель PARKER (SPORLAN)

Модель V (корпус V-1)

Элементы Вентиль в сборе

Тип вентиля Механический

Мин. T кипения -75ºС

Макс. T термобаллона 87ºС / 121ºС (жидкостная/газовая заправка)

Производительность* 183 кВт

Функция MOP (МДР) В зависимости от заправки

Тип хладагента R-22

Уравнивание Внешнее

Макс рабочее давление 27. 6 бар

Тип/Размер входного соединения Пайка 1 3/8" ODF

Тип/Размер выходного соединения Пайка 1 3/8" ODF

Тип/Размер внешнее уравнивание Пайка 1/4" ODF

Длина капиллярной трубки 1500 мм

*Для подбора ТРВ для различных условий используйте прилагаемые таблицы подбора

Серия V, W — это ТРВ большой производительности от 183 до 633 кВт (на R-22) для различных типов средне- и низкотемпературных холодильных установок и систем кондиционирования воздуха, в которых может происходить значительное изменение рабочих условий в процессе работы (давления конденсации, температур кипения, нагрузки на испаритель). Вентили V, W имеют полусбалансированный порт. На входе любого ТРВ серии V, W установлен сетчатый фильтр для защиты внутренних частей вентиля от мелких частиц.

Все ТРВ серии V, W имеют съемный термоэлемент.

ТРВ серии V имеют два типа фланцев:

с патрубками под пайку ODF. Входной фланец крепит сетчатый фильтр.
с патрубками под резьбу FTP. Входной фланец крепит сетчатый фильтр.

ТРВ серии W устанавливаются, главным образом, на чиллеры большой производительности.

ТРВ серии W имеют фланцы с патрубками под пайку ODF. Входной фланец крепит сетчатый фильтр

Конструкционные материалы

Корпус — бронза
Седло — бронза с тефлоновым уплотнением
Шток — бронза
Патрубки — сталь (FTP) / сталь+медь (ODF)

Расшифровка обозначения модели

V V E — 52— Z — 1 1/8*1 1/8 — 60

V- серия

V - заправка термобаллона для работы с хладагентами*

E - внешнее (Е) уравнивание.

52 - условное обозначение производительности ТРВ

Z- тип заправки термобаллона

1 1/8*1 1/8 - диаметры патрубков (вход * выход).

60 - длина капиллярной трубки термобаллона в дюймах.

*Кодировка заправки термобаллона:

F — R-12 (Желтый)	M — 124 (Голубой)
L — 402A (Бежевый)	N — 407C (Светло-коричневый)
P — 507 (Бирюзовый)	Z — 410A (Розовый)
R — 502 (Пурпурный)	J — 134a (Голубой)
S — 404A (Песочный)	W — 503B (Голубой)
A — 717 (Белый)	F — 409A (Желтый)
G — 23 (Голубой)	V — 22 (Зеленый)
X — 401A (Розовый)	R — 408A (Пурпурный)
W — 503 (Голубой)	E — R-13 (Голубой)
